ILUMINACION:
Sistema de iluminación perimetral superior angulada, 10 lámparas de iluminación con 4 tubos c/u tipo T8 para alcanzar 1000 Lu.
SISTEMA DE EXTRACCIÓN:
Extracción por: fosa, extracción trasera, basamento metálico, yoke, con extractor de turbina de 2 HP trifásico 220 V con un caudal de extracción de 22,000 m3/h, cableado para conexión tipo rudo, brida para transformación y arrancador termo magnético en tablero de control.
SISTEMA DE INYECCION:
Inyección por cajón conectado a ducto en lámina galvanizada con ventilador de turbina de 5 HP trifásico 220 V con un caudal de extracción de 27,000 m3/h, cableado para conexión tipo rudo, brida para transformación y arrancador termo magnético en tablero de control.
FILTROS:

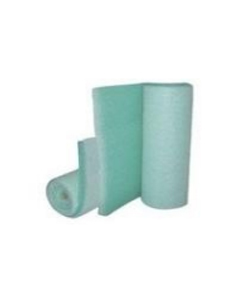

Pre filtros de entrada en grupos de ventilación en marcos metálicos desmontables de fibra acrílica. Filtros en cámaras de extracción tipo Paint stop de fibra de vidrio. El Paint Stop se
utiliza para la retención de pinturas, líquidos pulverizados en las salidas de aire en las cabinas de pintura.

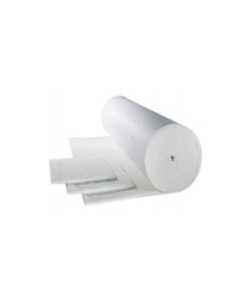

Filtros de plenum tipo sperfilt con un 98 % de eficiencia, colocado en marcos en el techo para la limpieza del aire de proceso dentro de la cabina.
TABLERO DE CONTROL:
Tablero de control con interruptor de entrada general para servicio, funciones escalonadas, arrancadores termo magnéticos para protección de motores y contactores para lámparas.
Termopares, temporizador y timer para control de quemador.
DUCTERIA:
Ducteria de salida en lámina galvanizada, ductos armados en lámina galvanizada C-22 engargolado con codo de salida a 135°, mallas anti pájaros, incluye ducto hasta 5 m de alto.
NO INCLUYE GARANTIA POR SELLADO DE LAMINAS
